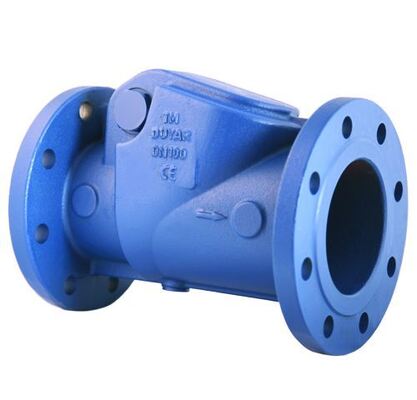

صمام فحص متأرجح بتصنيف ضغط PN 16 للتشغيل التلقائي والإغلاق المحكم في أنظمة خطوط الأنابيب
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | YOUWEI |
| إصدار الشهادات | EAC CE |
اتصل بي للحصول على عينات مجانية وكوبونات
واتساب:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| مادة | الصب، النحاس، الفولاذ المقاوم للصدأ، حديد الدكتايل، GGG40 | حجم المنفذ | DN50-DN1200، قياسي، 2 بوصة - 24 بوصة، DN50-800، 3/4 بوصة |
|---|---|---|---|
| قوة | يدوي، كهربائي، هيدروليكي، يعمل بعجلة يدوية، GO | ضغط | الضغط المتوسط، الضغط المنخفض، PN10-16، PN1.0/PN1.6، 250PSI |
| درجة حرارة الوسائط | درجة حرارة متوسطة، درجة حرارة عادية، درجة حرارة منخفضة، -10 ~ 100 درجة مئوية | وسائط | الماء والنفط وما إلى ذلك والغاز وما إلى ذلك |
| تطبيق | عام، الري، توزيع المياه، الصناعة، نظام المياه | بناء | البوابة، الفراشة، صمام البوابة غير الصاعد |
| قياسي أو غير قياسي | معيار | اسم المنتج | صمام البوابة، صمام البوابة الكهربائية من الحديد الزهر مع جذع غير صاعد DN40-DN600، DIN/BS صمام بوابة |
| معيار | دين، بس، جيس، F5؛ عوا C509 / C515؛ أنسي، DIN3352 | مقاس | DN40-DN600، DN50 ~ DN 1000,2 ''-24''، DN15 To100 |
| اتصال | نهايات الحافة، ذات الحواف المزدوجة، BSP، نهايات المقبس، الخيط الأنثوي | مادة الجسم | حديد الدكتايل، DI/CI، DI، الحديد الزهر، النحاس |
| لون | الأزرق، طلب الزبون، متطلبات الزبون، الأصفر، الرمادي | واسطة | الماء، الماء، النفط، الغاز |
| يكتب | صمام البوابة، مفتوح عادي، ثنائي الاتجاه، ساق غير مرتفع/ NRS | نوع الصمام | صمام البوابة |
| ختم | مبطنة بالمطاط، معدن، PTFE | ||
| إبراز | صمام فحص متأرجح PN 16,صمام فحص للتشغيل التلقائي,صمام عدم رجوع بإغلاق محكم,Automatic Operation Check Valve,Bubble-Tight Seal Non-Return Valve |
||
منتوج وصف
صمام فحص متأرجح (PN 16)
صمام الفحص المتأرجح (PN 16) هو صمام أوتوماتيكي غير مرجعي ذاتي التشغيل مصمم لمنع التدفق العكسي وحماية المعدات الهامة في أنظمة خطوط الأنابيب. باستخدام قرص مفصلي يتأرجح بحرية على محور، يسمح الصمام بالتدفق الأمامي ويغلق تلقائيًا بفعل الجاذبية وضغط التدفق العكسي. يتم تصنيعه من الحديد المطيل أو الحديد الزهر، وهو مصمم للتشغيل الموثوق به والصيانة المنخفضة في التركيبات الأفقية أو الرأسية الصاعدة.
الميزات والفوائد الرئيسية
- التشغيل التلقائي: يعمل بدون طاقة خارجية أو أنظمة تحكم. يفتح القرص تحت ضغط التدفق الأمامي وينغلق بسرعة عند توقف التدفق أو انعكاسه.
- مقاومة التدفق المنخفضة: في وضع الفتح الكامل، يتأرجح القرص بعيدًا عن مسار التدفق، مما يوفر ممرًا مبسطًا يقلل من فقدان الضغط والاضطراب.
- ختم محكم الفقاعات: مزود بحلقة ختم من مادة الإيلاستومر على القرص، والتي تتزاوج مع مقعد معدني مشكل أو مطلي في الجسم، مما يضمن الإغلاق الإيجابي وعدم التسرب في الوضع المغلق.
- تصنيف ضغط PN 16: مصنف لضغط عمل أقصى يبلغ 16 بار (1.6 ميجا باسكال / 232 رطل لكل بوصة مربعة) عند 20 درجة مئوية (68 درجة فهرنهايت)، ومناسب لمجموعة واسعة من التطبيقات الصناعية والبلدية.
- بناء قوي: تم تصميم الجسم والمكونات الداخلية شديدة التحمل لتحمل صدمات المطرقة المائية والتكرار المتكرر.
- تصميمات متعددة للأقراص والذراع: متوفر بتصميمات قياسية للقرص، والرافعة والوزن، أو بمساعدة الزنبرك للتحكم في سرعة الإغلاق، والتخفيف من الصدمات، وتمكين التشغيل في الخطوط الرأسية.
- خيارات التجويف الكامل والمخفض: متوفرة لتناسب متطلبات فقدان الضغط والتكلفة المحددة.
المواصفات الفنية
| المواصفات | التفاصيل |
|---|---|
| معايير التصميم والتصنيع | EN 12334، ISO 5752 (وجهًا لوجه)، ISO 5208 (معدل التسرب A) |
| تصنيف الضغط | PN 16 (ما يعادل الفئة 125) |
| نطاق الحجم | DN 40 (1½") إلى DN 600 (24") (النطاق النموذجي) |
| مادة الجسم | الحديد المطيل (EN-GJS-500-7) أو الحديد الزهر (EN-GJL-250) |
| القرص / الصمام | الحديد المطيل أو الحديد الزهر، مع حلقة إحكام من مادة الإيلاستومر مدمجة أو قابلة للاستبدال (معيار NBR أو EPDM) |
| حلقة المقعد | مقعد جسم مدمج مشكل أو حلقة إدخال من الفولاذ المقاوم للصدأ (AISI 304/316) لتعزيز مقاومة التآكل |
| دبوس المفصلة والبطانات | الفولاذ المقاوم للصدأ (AISI 304/316) لحركة دوران خالية من التآكل |
| الحشية | حشية حلقة كاملة الوجه من EPDM/NBR قياسية، مناسبة لشفاه PN 16/Class 125 |
| الطلاء الخارجي | طلاء مسحوق إيبوكسي عالي الجودة (حوالي 250 ميكرومتر) لكل EN 14901، عادةً RAL 5012 |
الأنواع والتكوينات
- الفحص المتأرجح القياسي (أفقي): لخطوط الأنابيب الأفقية مع اتجاه التدفق التصاعدي. يعتمد على الجاذبية للإغلاق.
- الفحص المتأرجح الرأسي: مصمم خصيصًا بآلية ثقل موازن أو زنبرك لضمان إغلاق القرص بشكل صحيح في خطوط الأنابيب الرأسية مع التدفق التصاعدي.
- الفحص غير الصادم / الصامت: يشتمل على رافعة ووزن خارجيين أو آلية زنبركية داخلية للمساعدة في الإغلاق السريع والمتحكم فيه قبل انعكاس التدفق، مما يمنع بشكل فعال المطرقة المائية وصدمة القرص.
- نوع الرقاقة (ثنائي اللوحة): بديل مضغوط وخفيف الوزن للتطبيقات ذات المساحة المحدودة (عادةً ما يتم تصنيفها PN16/PN40، فئة منتج منفصلة).
خيارات مادة الإيلاستومر المانعة للتسرب
- NBR (نتريل): قياسي للمياه والزيوت والوقود والهيدروكربونات.
- EPDM: قياسي للمياه الصالحة للشرب والماء الساخن (حتى 120 درجة مئوية) والبخار والمواد الكيميائية الضعيفة. ممتاز للعوامل الجوية.
- FKM (Viton ®): للمواد الكيميائية القوية ودرجات الحرارة المرتفعة والهيدروكربونات العطرية.
- HNBR، CR (النيوبرين): متوفرة لمهام كيميائية أو مياه البحر محددة.
التطبيقات
- خطوط تصريف المضخات: لمنع التدفق العكسي وحماية المضخات
- أنظمة المياه والصرف الصحي: في خطوط النقل والتوزيع
- أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): في دوائر التبريد والتدفئة
- أنظمة الحماية من الحرائق: في خطوط الرشاشات والأنابيب العمودية
- خطوط العمليات الصناعية: لخدمات المياه والمواد الكيميائية والوسائط الأخرى العامة (التوافق يعتمد)
- الري وأنظمة سحب المياه
ملاحظات التركيب والاختيار الهامة
اتجاه التدفق والاتجاه: يجب تركيبه مع اتجاه التدفق الصحيح (السهم الموجود على الجسم). تتطلب الفحوصات المتأرجحة القياسية تركيبًا أفقيًا تمامًا مع وجود دبوس مفصلة القرص أفقيًا. لا يُسمح بالتركيب الرأسي إلا مع صمامات الفحص المتأرجحة الرأسية المصممة خصيصًا.
التحجيم: يجب أن يتم تحديد حجم الصمام لسرعة التدفق الفعلية. تتسبب الصمامات صغيرة الحجم في فقدان ضغط مرتفع وتآكل سابق لأوانه؛ قد تؤدي الصمامات كبيرة الحجم إلى اهتزاز القرص والفشل المبكر.
تخفيف المطرقة المائية: في الأنظمة التي يحتمل فيها الإغلاق السريع للمضخة أو انعكاس التدفق، يوصى بشدة باستخدام صمام فحص غير صدمي (صامت) أو أسطوانة خارجية.
تشغيل مستقيم لأعلى/لأسفل: استشر إرشادات الشركة المصنعة للحصول على الحد الأدنى لأطوال الأنابيب المستقيمة قبل وبعد الصمام لضمان تدفق مستقر وتشغيل القرص بشكل صحيح.
تسمية الطلب
مثال على تنسيق رمز الطلب:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(صمام فحص متأرجح، حجم DN200، ضغط PN16، جسم من الحديد المطيل، ختم EPDM، نوع أفقي قياسي، أطراف ذات حواف)
