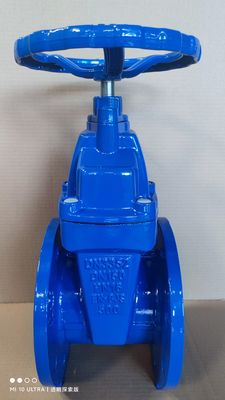

الصناعة BS5163/ EN 1171 PN25 صمام بوابة حديدي مرن مقعد مع جذع مرتفع
| Place of Origin | China |
|---|---|
| اسم العلامة التجارية | Youwei Fluid |
| إصدار الشهادات | Quality system certificate |
| الوثيقة | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
اتصل بي للحصول على عينات مجانية وكوبونات
واتساب:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
منتوج وصف
تم تصميم صمام البوابة الصناعي هذا لتلبية المعايير الصارمة (BS5163 و EN 1171) ويتميز بتصميم مرن للجلوس لإغلاق موثوق به في التطبيقات المتطلبة.مصنوعة من حديد ناعم عالي الجودة (GGG50)، يضمن الصمام مقاومة التآكل والمتانة ، مناسبة لأنظمة المياه والصرف الصحي ومياه البحر التي تعمل في درجات حرارة تتراوح بين 0 °C إلى 80 °C.
خصائص المنتج
1. الطلاء المضاد للتآكل غير السام: كل من السطح الداخلي والخارجي من الصمام هو الطلاء الكهربائي غير السام مسحوق الايبوكسي، حياة طويلة مضادة للتآكل، ويمكن استخدامها مباشرة في مياه الشرب,صناعة الغذاء والدواء
2المواد: جسم الصمام ، والغطاء ، والبوابة والعجلة اليدوية كلها مصنوعة من الحديد العقدي ، مع قوة عالية ومقاومة للتآكل.يتم تشكيل مقعد الصمام والجسم بالكامل عن طريق صب الدقة دون أي معالجة.
3ثلاثة أغطية حلقة O، ضغط الماء تحت تأثير محوري الختم الذاتي، لا مشكلة ضبط غطاء التعبئة.الحلقة العليا المقاومة للغبار يمنع الشوائب الخارجية من الدخول إلى داخل ختم العمود.
4عندما يكون الصمام مفتوحا تماما، يتم رفع البوابة تماما من قناة التدفق وليس هناك خندق في أسفل المقعد، والتي ليست سهلة لتراكم مختلف.انها تعادل الأنابيب المستقيمة ولها أقل مقاومة التدفق.
المواصفات التقنية
1التصميم وفقًا للمواصفات EN 1171, BS5163, EN 1074-1 و 2.
2أبعاد الوجه إلى الوجه وفقاً لمعيار BS 5163 و DIN3202.
3الاختبار الهيدروليكي وفقًا لمعيار EN 12266 و IS05208.
4الحفر بالفلينج وفقًا لمعيار EN 1092-2 و ISO 7005-2.
المعلمات التقنية
المعلمات التقنية الرئيسية
|
ضغط الاختبار |
PN10 قذيفة: 1.5MPa |
الختم: 1.1MPa الختم: 1.76MPa الختم: 2.75MPa |
|---|---|---|
| معيار التنفيذ |
DIN 1171 |
|
| طريق القيادة |
اليدوي، الكهربائي، الرئوي |
|
| درجة الحرارة المطبقة |
0°C~80°C |
|
| نهاية الاتصال |
الجهاز: BS EN1092-2 |
|
| معالجة السطح |
طلاء مسحوق إيبوكسي، 150-50Oum، وفقا لمعيار AWWA C550. |
|
| نطاق التطبيق |
مياه الشرب، إمدادات المياه والصرف الصحي، معالجة مياه الصرف الصحي، الري، تكييف الهواء، أنابيب الحريق، الخ. |
|
مادة الأجزاء الرئيسية
| لا. | مكون | المواد |
|---|---|---|
|
01 |
الجسم |
الحديد المرن GGG50 |
|
02 |
سقف بلاستيكي |
الحديد المرن GGG50/EPDM |
|
03 |
الجذع |
الفولاذ المقاوم للصدأ Cr13، 304، 316 |
|
04 |
المسمار الرئيسي للمقبس |
الفولاذ الكربوني المصقول |
|
05 |
غطاء |
الحديد المرن GGG50 |
| 06 |
حلقة صفر |
NBR أو EPDM |
| 07 |
الغدة |
الحديد المرن GGG50 |
| 08 |
عجلة يدوية |
الحديد المرن GGG50 |
| 09 |
المسامير السادسة |
الفولاذ الكربوني المصقول |
| 10 |
غطاء مسطح |
الفولاذ الكربوني المصقول |
| 11 |
حلقة الغبار |
NBR أو EPDM |
| 12 |
المسامير السادسة |
الفولاذ الكربوني المصقول |
| 13 |
غطاء مسطح |
الفولاذ الكربوني المصقول |
| 14 |
حلقة O |
NBR أو EPDM |
| 15 |
حلقة الدفع |
النحاس H62 أو Hpb59-1 |
| 16 |
غطاء الغطاء |
EPDM |
| 17 |
محار القرص |
البرونز ZQSn5-5-5 |
ملاحظة: قائمة المواد المذكورة أعلاه متعددة وموازية ، الأول هو التكوين الأساسي ، إذا كان لديك متطلبات أخرى ، يرجى تحديدها في النظام.
الملحقات الاختيارية: غطاء محرك العجلات اليدوي، الجهاز الكهربائي، الجهاز الهوائي، 2Cr13، 304، 316 H62، Hpb59-1 حلقة الدفع النحاسي.
