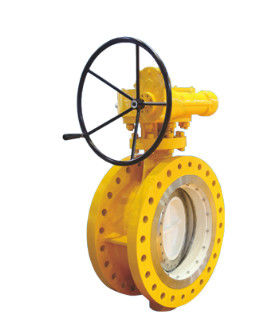

صمام الفراشة ذو الاختزال الثلاثي متعدد الطبقات عزم فتح منخفض DN50 ~ DN1200
| Place of Origin | China |
|---|---|
| اسم العلامة التجارية | Youwei Fluid |
| إصدار الشهادات | Quality system certificate |
| الوثيقة | Triple Offset Butterfly Val...ve.pdf |
| الحد الأدنى لكمية | 1 |
اتصل بي للحصول على عينات مجانية وكوبونات
واتساب:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إبراز | صمام الفراشة المنسحب ثلاثي DN50,صمام الفراشة متعدد الطبقات,Multi Layer Sealing Butterfly Valve |
||
|---|---|---|---|
منتوج وصف
خصائص المنتج
1. الختم المتعدد الطبقات & الختم من المعدن إلى المعدن
2. ثنائي الاتجاه و أحادي الاتجاه
3عزم افتتاح منخفض
4. خال من الاحتكاك بين المقعد والختم
5. لا زيارة أكثر من القرص
المعلمات التقنية
|
الحجم الاسمي |
2 ~ 48 ((DN50 ~ DN1200) |
|---|---|
|
الضغط الاسمي |
أيه إس إم إي 150LB إلى 900LB |
|
درجة الحرارة المطبقة |
-46 درجة مئوية ~ 300 درجة مئوية |
|
مادة الجسم |
WCB ، CF8 ، CF8M ، CF3 ، CF3M ، LCB ، التيتانيوم ، Monel ، Hastelloy وما إلى ذلك |
| معيار التصميم |
إيه بي آي 609، إين 593، أيه إس إم إي B16.34 |
| وجهاً لوجه |
APl 609، ISO 5752، EN 558 |
| نهاية الجهاز |
الـ ASME B16.5، ASME B16.47، EN 1092 |
| التفتيش والاختبار |
معايير المعايير الدولية 598، EN 12266، ISO 5208 |
| مارك |
MSS SP-25 |
قائمة المواد
| لا. | الجزء | المواد القياسية | بيئة منخفضة الحرارة | مواد الفولاذ المقاوم للصدأ | البيئة الحمضية |
|---|---|---|---|---|---|
|
1 |
الجسم |
ASTM A216WCB |
ASTM A352 LCB |
أيه إس تي إم إيه 351 سي إف 8 إم |
ASTM A216 WCB |
|
2 |
الجذع |
أيه إس تي إم إيه 182 إف 6 أ |
أيه إس تي إم إيه 182 إف 316 |
أيه إس تي إم إيه 182 إف 316 |
أيه إس تي إم إيه 182 F6a NC |
|
3 |
غطاء الختم |
الجرافيت |
الجرافيت |
الجرافيت |
الجرافيت |
|
4 |
غطاء أسفل الوعاء |
محملات ذاتية التشحيم |
محملات ذاتية التشحيم |
محملات ذاتية التشحيم |
محملات ذاتية التشحيم |
|
5 |
الغطاء السفلي |
الصيغة الصينية: |
ASTM A350 LF2 |
أيه إس تي إم إيه 182 إف 316 |
الصيغة الصينية: |
|
6 |
صحن مطبوخ |
ASTM A216WCB |
ASTM A352 LCB |
أيه إس تي إم إيه 351 سي إف 8 إم |
ASTM A216 WCB |
|
7 |
حلقة الختم |
SS316+الجرافيت |
SS316+الجرافيت |
SS316+الجرافيت |
SS316+الجرافيت |
|
8 |
غطاء الغطاء |
أيه إس تي إم إيه 182 إف 316 |
أيه إس تي إم إيه 182 إف 316 |
أيه إس تي إم إيه 182 إف 316 |
أيه إس تي إم إيه 182 إف 316 |
|
9 |
السلك |
أيه إس تي إم إيه 193 ب7 |
أيه إس تي إم إيه 320 L7 |
أيه إس تي إم إيه 193 ب8 |
أيه إس تي إم إيه 193 بي 7 إم |
|
10 |
السلك |
أيه إس تي إم إيه 193 ب7 |
أيه إس تي إم إيه 320 L7 |
أيه إس تي إم إيه 193 ب8 |
أيه إس تي إم إيه 193 بي 7 إم |
|
11 |
الدبوس |
أيه إس تي إم إيه 182 إف 6 أ |
أيه إس تي إم إيه 182 إف 316 |
أيه إس تي إم إيه 182 إف 316 |
أيه إس تي إم إيه 182 F6a NC |
|
12 |
غطاء الوعاء العلوي |
محملات ذاتية التشحيم |
محملات ذاتية التشحيم |
محملات ذاتية التشحيم |
محملات ذاتية التشحيم |
|
13 |
التعبئة |
الجرافيت |
الجرافيت |
الجرافيت |
الجرافيت |
|
14 |
غدة التعبئة |
ASTM A216WCB |
أيه إس تي إم إيه 352 إلكسبي |
أيه إس تي إم إيه 351 سي إف 8 إم |
ASTM A216WCB |
|
15 |
الجوز |
الصيغة ASTM A1942 H |
ASTM A194 7 |
ASTM A194 8 |
أيه إس تي إم إيه 194 2 إتش إم |
|
16 |
غسالة الربيع |
AlSI 1566 |
AISI 1566 |
الفولاذ المقاوم للصدأ |
AISI 1566 |
|
17 |
الـ (ستود) |
أيه إس تي إم إيه 193 ب7 |
أيه إس تي إم إيه 320 L7 |
أيه إس تي إم إيه 193 ب8 |
أيه إس تي إم إيه 193 بي 7 إم |
|
18 |
دعم |
AISI 1020 |
AISI 1020 |
الفولاذ المقاوم للصدأ |
الـ AlSI 1020 |
|
19 |
الجوز |
الصينية A194 2H |
ASTM A194 7 |
ASTM A194 8 |
أيه إس تي إم إيه 194 2 إتش إم |
|
20 |
غسالة الربيع |
AISI 1566 |
AlSI 1566 |
الفولاذ المقاوم للصدأ |
AlSI 1566 |
|
21 |
الـ (ستود) |
أيه إس تي إم إيه 193 ب7 |
أيه إس تي إم إيه 320 L7 |
أيه إس تي إم إيه 193 ب8 |
أيه إس تي إم إيه 193 بي 7 إم |
|
22 |
معدات الدودة |
الوحدة |
الوحدة |
الوحدة |
الوحدة |
